ERP + OLAP = эффективная система подготовки отчетности

Статья знакомит читателя с практическим опытом реализации решения для подготовки отчетности на основе OLAP-технологий в ООО "Мострансгаз" - крупнейшем отечественном предприятии по транспорту газа.

За последние годы появилось достаточно публикаций по OLAP (история, описание, технология, готовые решения), но для большинства специалистов, занимающихся учетом, управлением, планированием, этот термин остаётся по-прежнему чем-то непонятным.

Цель этой статьи - познакомить с практическим опытом реализации решения для подготовки отчетности на основе OLAP-технологий в ООО "Мострансгаз" - крупнейшем отечественном предприятии по транспорту газа.

Этот непонятный OLAP

OLAP (On-line Analytical Processing) обычно переводится как аналитическая обработка данных. И это определение вводит в заблуждение потенциальных пользователей технологии. В России бытует твердое убеждение, что эти системы используются исключительно высококвалифицированными специалистами и аналитиками для проведения сложного анализа. На Западе их рассматривают, как системы, упрощающие понимание данных и обмен ими между всеми сотрудниками компании. В правильности именно западного подхода к OLAP, мы убедились на собственном опыте.

Для ИТ-практиков, OLAP - это технология быстрого создания интерактивных отчетов. Как правило, OLAP-отчет может быть разработан практически без программирования, методом drag&drop. Проектирования и программирования требует только этап извлечения и подготовки данных для отчетов из корпоративных систем предприятия. Серия отчетов для определенной предметной области может быть настроена буквально за несколько часов.

Для конечных пользователей, OLAP - это табличный отчет с промежуточными и окончательными итогами. Он выпускается практически мгновенно и можно самостоятельно изменить его форму: расположение колонок и строк, порядок фильтров и сортировки и т.д. Это позволяет взглянуть на одни и те же данные под разным углом зрения. Например, получив перечень по дебиторской задолженности, углубиться в архивные данные и оценить, были ли у должника проблемы с платежами в прошлом квартале, полгода назад, в ушедшем году? Разносторонний анализ позволяет быстро оценить ситуацию и получить максимум информации о проблеме, чтобы наметить пути ее решения.

Каким образом работает OLAP-система? OLAP-клиент получает данные из исходной информационной системы, и организует их в иерархические структуры в памяти компьютера пользователя. Это позволяет выполнять вычисления промежуточных и окончательных итогов (фактов) практически мгновенно. Пользователь получает простой и интуитивно понятный интерфейс отчета. Это таблица, в которой с помощью "мыши" можно менять местами строки и колонки (измерения), перетаскивать их в область фильтров, тем самым, сворачивая данные, устанавливая самые сложные комбинации фильтров. Функциональные возможности системы позволяют за один сеанс работы выпустить десятки разновидностей одного и того же отчета.

С применением OLAP-инструмента, традиционная задача отдела автоматизации - разработка новых отчетов, в которых одни данные показаны в разрезе других, превращается в задачу предоставления пользователю исходных данных. После этого экономист или бухгалтер не тратит время на написание служебных записок с требованием создания новой разновидности отчета и не ждет, пока программисты спроектируют, разработают и протестируют его. Пользователь сам конструирует нужный вид отчета, выбирая из настроенной для него "заготовки" нужные поля, меняя порядок их следования, устанавливая фильтры и др. Созданный отчет может быть проиллюстрирован графиками и диаграммами, распечатан на бумагу или выгружен в Excel.

Итак, OLAP-инструмент дает два основных преимущества пользователю:

• высокая скорость и простота настройки нового отчета
• высокая скорость выпуска отчетов.

Подготовка отчетности в ERP-системах

Обратимся к определению ERP-системы: ERP-система (Enterprise Resource Planning system) - комплексная интегрированная система, создающая единую среду для автоматизации планирования, учета, контроля и анализа всех основных бизнес-операций предприятия.

Традиционно, создатели ERP-систем наибольшее внимание уделяют функциям, направленным на реализацию бизнес-процессов предприятий, документооборота, учета, планирования и других сфер. Поэтому в первую очередь они оптимизируют ввод новых учетных данных в систему. При этом на второй план уходит возможность использования накопленных данных, развитие встроенной системы отчетности и, что наиболее важно, - преобразование огромных массивов данных в информацию для принятия управленческих решений.

Все без исключения ERP-системы имеют подсистему формирования отчетов. Но созданные с ее помощью отчеты не позволяют менеджменту предприятия оценить финансовые показатели деятельности, выявить наиболее прибыльные продукты и услуги, проанализировать затраты, дебиторскую и кредиторскую задолженности и т.д. Обычно в составе подсистемы отчетности поставляется базовый минимум отчетов по предметным разделам, например, наличие товаров на складах, ведомость износа основных фондов, кассовая книга, ведомость реализации услуг и др. Номенклатура, уровень достаточности и глубина штатных отчетов определяются разработчиками без учета потребностей конкретного конечного пользователя продукта. В результате, штатные отчеты ориентированы на пользователей "нижнего" уровня. Эти отчеты выпускаются из базы данных, на которой работает учетная система. Скорость формирования таких отчетов находится в обратной зависимости от фильтров, группировок и информационного состава.

Создать дополнительные отчеты, в том числе, управленческие, можно с помощью инструментария для разработки отчетов, который поставляется в составе ERP-системы. В некоторых системах это "продвинутый" конструктор с возможностью визуального проектирования, в некоторых - встроенный язык программирования.

В любом случае настройка нового отчета выполняется силами программистов и занимает от нескольких часов до нескольких дней в зависимости от сложности. Даже незначительное изменение структуры отчета вызывает существенные затраты по ресурсам.

Таким образом, есть ряд факторов, которые препятствуют свободному получению информации из учетной системы:

1. Ограниченный набор базовой отчетности.
2. Необходимость привлечения программистов для настройки дополнительных отчетов.
3. Низкая скорость формирования сложных отчетов из общей с системой ввода данных СУБД.
4. Высокие требования к производительности локальных рабочих станций пользователей при формировании на них сложных отчетов

Выходом из этой ситуации может быть платформенное разделение учета и отчетности, при котором учетная система оптимизирована для отражения бизнес-процессов, а отчетная система является надстройкой над данными учетной системы и предназначена для быстрого создания и выпуска разнообразных отчетов.

Интеграция OLAP-инструментов с ERP-системой

Рассмотрим возможный вариант реализации разделения учета и отчетности на примере интеграции ERP-системы и OLAP-инструментов. В ООО "Мострансгаз" данная модель была построена на основе:

• программного комплекса "Галактика" версии 5.84 с использованием модулей "Контур оперативного учета" и "Контур бухгалтерского учета"; разработаны компанией "Галактика" (www.galaktika.ru);
• OLAP-инструментов Аналитической платформы Контур: Контур Стандарт версии 4.0, Контур Дизайнер кубов версии 1.0 и Контур Генератор кубов версии 1.0; разработаны компанией Intersoft Lab (www.iso.ru).

Предложенная модель могла быть реализована и с использованием других программных продуктов соответствующего функционального содержания. Выбор указанных систем был продиктован наличием закупленных версий, удачным сочетанием их функциональных возможностей и достаточным опытом их эксплуатации.

Система "Галактика" работает на платформе СУБД Btrieve\Pervasive, что при невысоких расходах на сопровождение обеспечивает вполне приемлемую скорость работы пользователей, выполняющих операции ввода данных и выпуска текущих отчетов. Однако отчеты за длительный период, а также отчеты, построенные на нестандартных запросах, выполняются недостаточно быстро. Это побудило ИТ-менеджеров ООО "Мострансгаз" применить современные OLAP-системы Аналитической платформы Контур для выпуска отчетов.

АНАЛИТИЧЕСКАЯ ПЛАТФОРМА КОНТУР

Контур Стандарт - это инструмент для генерации произвольных табличных отчетов и анализа данных различных информационных систем. В этой системе можно настроить прямой доступ к локальным таблицам и реляционным базам данных, сконструировать SQL-запросы и выпускать на них OLAP-отчеты в режиме реального времени. Созданный отчет сохраняется для работы в off-line режиме и передачи удаленным пользователям в виде файлов микрокубов.

Микрокуб - это мобильный контейнер OLAP-отчетов и данных для представления в отчетах. В нем хранятся данные, выгруженные из автоматизированных корпоративных систем, алгоритмы расчета вычисляемых показателей и формы OLAP-отчетов. Данные в микрокубе подготовлены для многомерного анализа и оперативного получения показателей в различных разрезах. При помещении в микрокуб объем исходной информации сжимается в десятки раз, что позволяет передавать их по Интернет-протоколам и пересылать по электронной почте.

Контур Дизайнер Кубов предназначен для проектирования микрокубов и сценариев их генерации.

Контур Генератор кубов используется для массовой генерации микрокубов по готовым сценариям.

Более подробно об OLAP-технологии, ее возможностях и конкретных примерах использования можно прочесть в статье В.Некрасова "Мобильный OLAP", опубликованной в журнале "Открытые системы" №5 (2003г.).

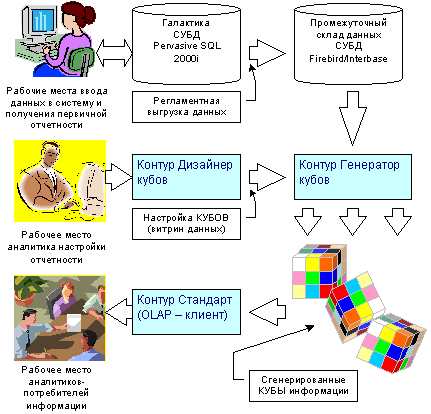

Общая схема решения выглядит следующим образом:

Пользователи ПК "Галактика" работают в штатном режиме, то есть вводят данные и выпускают текущие отчеты для проверки корректности выполненных транзакций.

Параллельно, планировщик задач с заданным периодом в 30 минут запускает перегрузку данных из БД "Галактики" в промежуточный склад данных. Перегрузка происходит в фоновом режиме без отключения пользователей. Промежуточный склад данных является копией базы данных ERP-системы. В данном конкретном случае склад реализован на платформе Firebird, но нет никаких ограничений по другим СУБД. Основная задача создания промежуточного слоя данных - разделение системы учета и системы отчетности.

Данные промежуточного склада используются для создания микрокубов - витрин данных по разным направлениям отчетности (например, "исполнение договоров по капитальному ремонту" или "состав затрат с местами их возникновения"). Создание микрокубов и настройка OLAP-отчетов делегирована аналитикам службы информационных технологий.

Аналитик настройки отчетности в визуальной среде "Контур Дизайнер кубов" проектирует структуры микрокубов, информационный состав и внешний вид OLAP-отчетов. Все настройки сохраняются в виде файлов сценариев.

По готовым сценариям модуль "Контур Генератор кубов" каждые 30 минут генерирует микрокубы из промежуточного склада данных.

Готовые микрокубы содержат в себе метаданные (настройки внешнего вида отчетов, доступных пользователю измерений и фильтров и др.) и данные (выборки из промежуточного склада данных).

При помощи OLAP-клиента "Контур Стандарт" микрокубы доступны аналитикам, экономистам, бухгалтерам и другим потребителям отчетов.

Практические примеры использования OLAP для подготовки отчетности

Какие задачи и как помогают решить OLAP-технологии пользователям ERP-системы? Инструменты OLAP извлекают данные из БД ERP-системы и представляют их в интерактивных отчетах для разных специалистов: бухгалтеров, экономистов, руководителей и т.д. Контроль движения материальных ценностей между складами, сравнительный анализ закупочных цен поставщиков, оценка сбыта по регионам, анализ исполнения бюджетов - таков далеко не полный перечень направлений использования OLAP-систем на предприятии. Фактически интеграция ERP и OLAP выводит автоматизацию поддержки управления предприятием на новый качественный уровень.

Рассмотрим несколько примеров использования OLAP в "Мострансгазе".

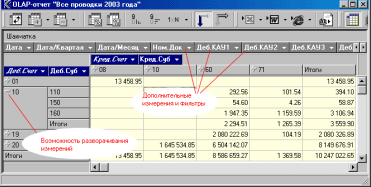

Представление штатной отчетности в форме OLAP

Любую базовую отчетность ERP-системы можно представить в виде OLAP-таблицы. Это значит, что пользователь сможет сам управлять формой и содержанием отчета с помощью стандартных OLAP-операций: группировки и детализации данных, фильтрации по измерениям и периодам и т.д. После каждой операции OLAP-система выполняет перерасчет промежуточных и окончательных итогов и мгновенно отображает новый отчет.

Это дает сотрудникам разных подразделений свободный доступ к огромным объемам информации для анализа. Например, все стандартные "шахматки по счетам" за год можно поместить в одну единственную OLAP-таблицу. В колонках и строках таблицы будут представлены корреспондирующие счета, в ячейках на пересечении колонок и строк - суммы проводок. С помощью фильтров бухгалтер выбирает счета для представления в отчете, углубляется в интересующий синтетический счет, например 10 "Материалы" (см. рис.), до уровня субсчетов и сразу же получает шахматку по аналитике этого счета.

Анализ дебиторской и кредиторской задолженности

Классическая задача, которую решают OLAP-системы - генерация основных периодов из даты. Это значит, что на основе фактических значений за каждую дату, система автоматически вычисляет итоговые значения показателей за заданные периоды: неделя, декада, месяц, квартал, год.

Это помогает в решении множества повседневных задач бухгалтерии предприятия. Например, значительно сокращает время на поиск задолженности, по которой приближается срок исковой давности, при создании резерва по сомнительной задолженности и в других случаях анализа дебиторской и кредиторской задолженности. Для этого в один OLAP-отчет выводятся остатки по счету 76 "Расчеты с дебиторами и кредиторами" в разрезе периодов возникновения задолженности, например по годам.

"Мострансгаз" имеет договорные отношения с огромным количеством контрагентов. В OLAP-отчете можно оперативно просмотреть задолженность каждого контрагента и оценить суммы задолженности по разным видам деятельности в разрезе контрагентов. Для этого в отчет добавляются два измерения: "Контрагент" (объекты аналитического учета по счету 76) и "За что" (предметы договоров с контрагентами, по которым образовалась задолженность). Итоги по новым измерениям рассчитываются автоматически (см. рис).

Рис. 3. OLAP-отчет

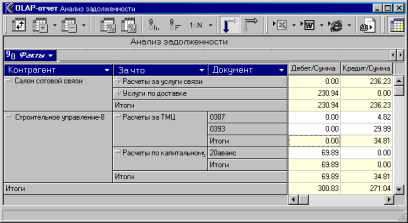

Поиск встречной задолженности

Для поиска встречной задолженности в OLAP-отчете дебетовые и кредитовые сальдо по счетам 60 "Расчеты с поставщиками", 62 "Расчеты с покупателями и заказчиками" и 76 "Расчеты с дебиторами и кредиторами" представляются в разрезе контрагентов (измерение "Контрагент"), договоров (измерение "За что") и документов оплаты по договору (измерение "Документ").

Сравнивая промежуточные итоги по дебету и кредиту счетов, бухгалтер видит взаимную задолженность с расшифровкой "с кем" ("Контрагент"), "за что" и "по каким документам".

Рис. 4. OLAP-отчет

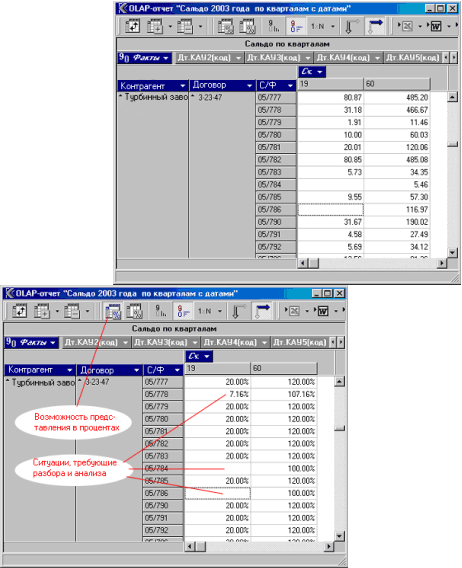

Анализ задолженности и НДС

В OLAP-таблице с помощью фильтров по фактам и измерениям легко подобрать удобную для решения конкретной задачи форму отчета и выделить данные для сравнения. Можно изменить масштаб (1хN) и формат (абсолютное значение/проценты) представления данных. Две последние функции не являются обязательными для всех OLAP-систем, но они исключительно удобны для решения бухгалтерских задач.

Например, в отчете "Сальдо 2003 года по кварталам и датам" (см. рис.) для сопоставления корректности сальдо по кредиторской задолженности на счете 60 "Расчеты с поставщиками" и налога на добавленную стоимость (НДС) на счете 19 "НДС по приобретенным ценностям" устанавливаются два фильтра. Первый фильтр - по измерению "Счет" для отображения в отчете данных только по двум счетам - 19 и 60. Второй фильтр - по фактам, он включает отображение "свернутого" сальдо по счетам. В результате в соседних колонках в отчете отражаются дебетовое и кредитовое сальдо по выбранным счетам в разрезе счетов-фактур (измерение "С/Ф"), договоров и контрагентов.

Чтобы проверить корректность выделения НДС (18/118, до 2004 года 20/120), бухгалтер одной кнопкой переводит сальдо в проценты по строкам таблицы фактов. В результате в соседних колонках по каждому счету-фактуре выводится сумма оплаты и выделенный из нее НДС. Если отношение 20/120 или 18/118 нарушено, то ситуация по бухгалтерскому документу требует дополнительного разбора и анализа.

Рис. 5. OLAP-отчет

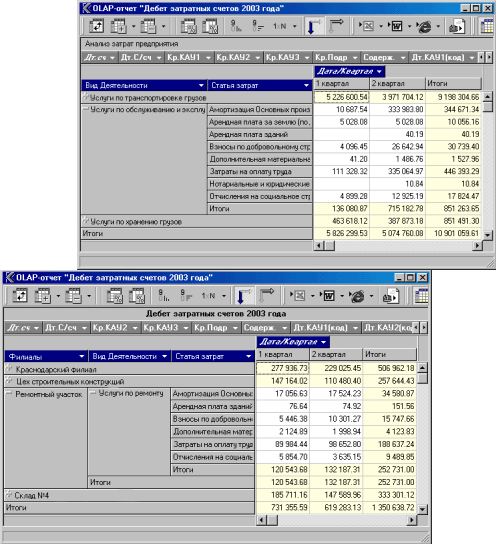

Анализ затрат предприятия

Для анализа затрат предприятия в OLAP-отчете представляются проводки по затратным счетам (20 "Основное производство" и 23 "Вспомогательное производство") в разрезе объектов аналитического учета (измерение "Статья затрат") и их группировок (измерение "Вид деятельности"). В результате с помощью фильтров можно получить в одном отчете группировки затратных статей из различных синтетических счетов.

Помимо фильтров, полезная функция OLAP - сортировка измерений по значениям фактов. Она удобна для выявления приоритетных или, наоборот, наименее выгодных позиций: филиалов, контрагентов, видов деятельности, продуктов и т.д. Например, чтобы выявить наиболее затратные статьи заданного периода, можно отсортировать измерение "Статья затрат" по возрастанию.

Управляя составом измерений отчета, можно оценивать затраты предприятия с разных позиций. Например, для анализа затрат в разрезе структурных подразделений предприятия в отчет достаточно добавить измерение "Филиал" (см. рис.).

Рис. 6. OLAP-отчет

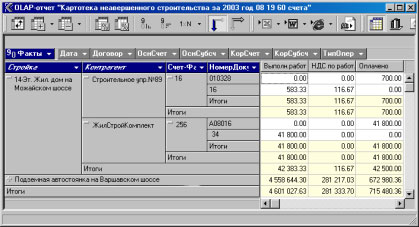

Анализ выполнения работ подрядчиками

OLAP-инструменты "говорят" со своими потребителями на одном языке. Это достигается за счет создания семантического слоя, когда полям из БД ERP-системы присваиваются названия, в терминах предметной области. В результате переименования колонки, строки и цифры в OLAP-таблице приобретают прикладной смысл, понятный конечным пользователям отчетов.

Наглядный пример - отчет по картотеке незавершенного строительства за 2003 год (см. рис.). Он показывает состояние расчетов с подрядчиками (измерение "Контрагент"), из которых можно оценивать ход выполнения работ по объектам строительства (измерение "Стройка"). Уплаченные суммы представлены в разрезе бухгалтерских документов: счетов-фактур (измерение "Счет-фактура") и соответствующих платежных документов и актов сдачи-приемки (измерение "Номер документа"). В таблице фактов представлены остатки по счетам 08 "Вложения во внеоборотные активы" (факт "Выполнен.работ"), 19 "НДС по приобретенным ценностям" (факт "НДС по работам") и 60 "Расчеты с поставщиками" (факт "Оплачено). К примеру, из таблицы видно, что за работы по строительству 14-этажного жилого дому на Можайском шоссе, подрядчику ЖилСтройКомплект был оплачен аванс в размере 41800 рублей по платежному документу А08016. В акте сдачи-приемки работ №34 было зафиксировано, что работы на сумму 41800 рублей, не облагаемые НДС, выполнены. Таким образом, счет-фактура №256 был закрыт.

Автоматический подсчет промежуточных итогов по разным измерениям таблицы позволяет мгновенно получить дополнительную информацию - суммарные затраты по объекту строительства или конкретному поставщику.

Рис. 7. OLAP-отчет

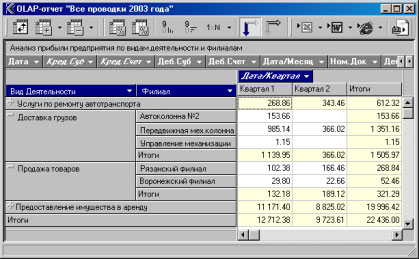

Анализ прибыли и убытков предприятия по видам деятельности

Для "Отчета о прибыли и убытках" бухгалтер готовит различные группировки по счету 99 "Прибыли и убытки". В OLAP-системе их можно получить практически мгновенно.

В одном OLAP-отчете объединенные в группы проводки по счету 99 показывают источники возникновения прибыли (в разрезе измерения "Филиал") и прибыльные бизнес-направления (в разрезе измерения "Вид деятельности"). По каждой группе проводок автоматически рассчитываются итоговые значения для сравнения составляющих прибылей и убытков.

Если дополнительно разложить данные по датам на периоды: по месяцам, кварталам (см. рис) и др., можно с разным масштабом оценить динамику прибыли.

Рис. 8. OLAP-отчет

Реальный выигрыш

Накопленный опыт эксплуатации OLAP-системы как надстройки над ERP показал ряд существенных положительных моментов:

• Формирование глубоких аналитических отчетов у пользователей выполняется моментально.
• Настройка отчетов для пользователей при помощи визуальных средств проектирования, которые входят в состав OLAP-системы, происходит значительно быстрее, чем при программировании отчетов. Аналитик, настраивающий отчеты, может совершенно не владеть навыками программирования.
• При работе с OLAP-отчетами пользователь не ограничен в возможностях анализа и синтеза данных. При необходимости он самостоятельно модифицирует представление отчета без привлечения программиста.
• Присваивая одним и тем же измерениям различные названия, можно настраивать отчеты для потребителей информации различных уровней. При этом в отчетах за разными названиями может скрываться одна и та же информация.
• За счет высокой скорости получения разнообразных отчетов снижается совокупное время, затрачиваемое на анализ финансового состояния предприятия.
• Сокращаются расходы на разработку и сопровождение системы отчетности предприятия, обеспечивается независимость от поставщика ERP-систем по номенклатуре отчетов.

Автор надеется, что все изложенное в статье будет полезно IT-службам и прикладным специалистам предприятий, и поможет им преодолеть искусственный барьер перед использованием OLAP-инструментов для подготовки разнообразной отчетности на основе ERP-систем.

Автор: Д.Долотов
