Инструменты для создания Хранилищ данных

Проблемы создания Хранилищ данных

В 90-е годы западными корпорациями накоплен значительный опыт создания и внедрения Хранилищ данных (DWH). В последние 2-3 года большое количество информационных систем, которые с уверенностью можно отнести к категории DWH, создано и в России.

Этот опыт показал, что в случае успешного внедрения, проекты, связанные с DWH окупаются и приносят прибыль. Однако процент неудачных проектов очень велик. По некоторым оценкам он составляет 60-80 процентов. При внедрении Хранилищ возникает множество организационных, методических и технических трудностей, преодоление которых часто занимает месяцы, а иногда и годы. В результате превышается бюджет, иссякает терпение персонала и руководства.

Одна из причин неудач состоит в том, что Хранилище данных, также как в семидесятые годы БД, рассматривалось как готовый продукт, а не как средство разработки. Поэтому не принималось в расчет, что для проектирования и разработки Хранилища - БД, запросов, интерфейсов, правил извлечения, очистки и загрузки данных - с использованием универсальных инструментов необходимо десятки человеко-лет труда профессиональных проектировщиков и программистов. Вторая причина - каждая организация, внедряющая DWH, становилась первопроходцем в создании DWH в своей отрасли, и методом проб и ошибок искала верные методические решения.

На эти трудности рынок ответил появлением систем, предназначенных для ускорения разработки и внедрения Хранилищ и повышения вероятности успешного результата.

Универсальные инструменты для разработки DWH

Хранилища данных строятся на одной из трех платформ, или их совокупности:

  • Реляционные СУБД (DB2, MS SQL, Oracle и т.д.),
  • Специальные платформы (Sybase IQ, RedBrick, Teradata и т.д.),
  • OLAP-серверы (Hyperion Essbase, IBM OLAP Server, MS Analysis Services, Oracle Express и т.д.).

Классическая архитектура DWH состоит из следующих элементов: реляционная, многомерная, или гибридная БД, средства извлечения, очистки и загрузки данных, средства визуализации данных и генерации отчетов (OLAP-клиенты). Реляционная БД строится по архитектуре "звезда", в которой с одной таблицей фактов связаны несколько таблиц измерений (справочников), или снежинка, отличающаяся наличием иерархических справочников. Это делается для оптимизации скорости выполнения объемных запросов (в последнее время появилось много статей, критикующих этот подход за его упрощенность и невозможность решения исключительно в рамках "звезды" всего многообразия задач DWH). В многомерной БД строятся "кубы" - специфические структуры, аналогичные по смыслу реляционным "снежинкам", но хранящие вычисленные агрегаты на всех пересечениях измерений.

Универсальные инструменты покрывают все аспекты проектирования, создания и эксплуатации классических DWH на любых платформах и для любых предметных областей. В них входят:
  • CASE-системы, предназначенные для проектирования специфических реляционных схем DWH - "звезда" и "снежинка".
  • Системы для управления метаданными.
  • Системы для извлечения, очистки и загрузки данных.
  • Системы для выполнения запросов, визуализации данных и генерации отчетов.

Так продукт компании Sybase "Warehouse Studio" состоит из CASE-инструмента для проектирования реляционной или многомерной базы данных Хранилища WarehouseArchitect, системы управления метаданными Warehouse Control Center, системы импорта, очистки и загрузки данных PowerStage, системы визуализации данных и генерации отчетов InfoMaker. При этом для хранения метаданных предлагается СУБД Sybase Adaptive Server Enterprise/Anywhere, а для хранения данных - произвольная РСУБД или специальная СУБД для Хранилищ данных Sybase IQ, особенностью которой является одновременное компактное хранение как атомарных, так и агрегированных данных.

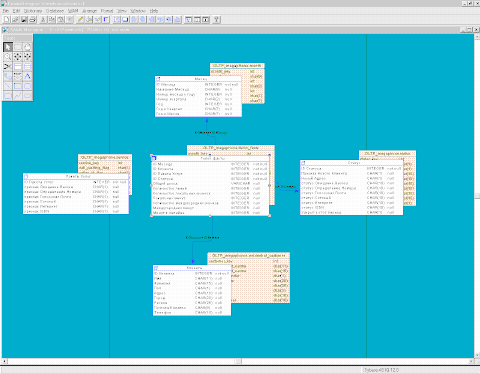

Рис. 1 Интерфейс проектирования структуры DWH системы Sybase Warehouse Architect

Платформа для создания Хранилищ данных Data Warehouse Framework от корпорации Microsoft включает в себя MS SQL Server для реляционной составляющей и хранения метаданных в специальном репозитории, MS Analysis Servises/MS OLAP Server для хранения агрегированных данных, MS Data Transformation Services для извлечения и загрузки данных, MS Pivot Table для визуализации данных.

Компания из Сантк-Петербурга Digital Design разработала свой набор инструментов Data Vision, интегрирующий платформу MS Data Warehouse Framework и предоставляющую единый интерфейс для проектирования, администрирования и эксплуатации гибридных Хранилищ данных.

Система Warehouse Builder корпорации Oracle представляет собой интегрированную среду для проектирования БД, хранения метаданных, маппинга источников и приемников данных, описания правил преобразования данных при загрузке. В сочетании с СУБД Oracle 8i, OLAP-клиентом Oracle Discoverer эта система позволяет построить законченное Хранилище данных на основе продуктов Oracle.

Универсальные инструменты существенно сокращают время разработки, снижают количество ошибок и, таким образом, уменьшают расходы и риски при создании Хранилища данных предприятия. Однако все эти продукты являются средствами разработки, а не конечными приложениями. От их приобретения до начала эксплуатации DWH должны быть пройдены все этапы создания ПО: анализ предметной области, проектирование бизнес-процессов, БД и интерфейсов, разработка, тестирование, документирование. Для реализации проекта предприятие должно обладать штатом квалифицированных разработчиков или заказать уникальную систему профессиональным софтверным компаниям.

Поэтому появились еще более высокоуровневые продукты, которые предлагают при создании Хранилищ данных предприятия использовать накопленный опыт в подобной области знаний или отрасли.

Специализированные Хранилища данных

При всем многообразии задач, решаемых Хранилищами данных, эти задачи поддаются классификации и обобщению. От этого постулата отталкиваются софтверные компании, создающие специализированные Хранилища данных. Специализированные DWH включают в свой состав готовые схемы данных, бизнес-объекты, интерфейсы, процедуры сбора данных, которые требуют только настройки на специфику предприятия, или предоставляют интерфейсы уровня конструкторов для создания новых объектов хранения из "заготовок". В этом случае от начала настройки до эксплуатации системы может пройти от нескольких дней, до нескольких месяцев, включая первоначальную загрузку архивных данных. Как правило, при этом получается система, похожая на ранее внедренные, что существенно снижает риск неудачи проекта. Кроме того, часто поставляются готовые управленческие и аналитические приложения, реализующие отлаженные методики.

Корпорация SAS предлагает свою систему CFO Vision, которая позиционируется как система финансовой консолидации данных и выпуска отчетов. Система основана на использовании технологий финансового хранилища данных и OLAP. В качестве платформы используется OLAP-сервер SAS, или СУБД третьих фирм. Как и в универсальных системах в состав CFO Vision входят инструменты сбора, очистки и загрузки данных, управления метаданными, многомерная БД. Отличие состоит в том, что в системе заранее реализованы стандартные для финансовых систем измерения такие как "Организация", "Валюта", "Счет", "Рынок", "Продукция", "Время". Кроме этого в интерфейсах, без программирования могут быть созданы дополнительные измерения. В систему встроены алгоритмы, реализующие основные финансовые законы и правила консолидации. Для внедрения финансового Хранилища данных требуется описать бизнес-модель предприятия, настроить процедуры импорта данных, правила консолидации и отчеты. Кроме сбора финансовых данных из подразделений и выпуска корпоративной отчетности система позволяет выполнять финансовое планирование, управление расходами и различные виды анализа: анализ продаж, анализ клиентской базы и т.д.

Sybase предлагает продукт Industry Warehouse Studio - интегрированный набор приложений, моделей данных и инструменты для быстрого создания Хранилища данных предприятия на основе модели подобного предприятия. Так же как и SAS, Sybase поставляет весь набор инструментов, необходимых для настройки и эксплуатации Хранилища данных. Особенностью является то, что в комплект входит библиотека готовых моделей данных, методологий и законченных приложений, построенных по технологии Хранилищ данных для различных отраслей. Комплект включает следующие приложения:

  • Анализ проведения кампаний.
  • Анализ покупательского профиля.
  • Анализ лояльности.
  • Анализ продаж.
  • Анализ поддержки клиентов.
  • Анализ производственной деятельности.
  • Анализ прибыльности.

Для внедрения DWH требуется выбрать подходящие модели приложений и настроить их на специфику предприятия.

Российская компания Intersoft Lab (www.iso.ru) поставляет систему Контур Корпорация - студию для создания финансовых Хранилищ данных.

Контур Корпорация - специализированная студия для построения финансовых DWH

Система позволяет построить Хранилище данных на платформе MS SQL Server в ROLAP- или HOLAP-архитектуре. Система предоставляет технологию быстрого создания корпоративного Хранилища данных и управленческих приложений, использующих эти данные. Она обеспечивает консолидацию финансовых и других деловых данных, вычисления производных финансовых показателей, предоставляет инструменты выпуска отчетов и "заготовки" для создания системы бюджетирования многофилиальной организации или банка.

Также как и в SAS CFO Vision в системе заранее реализованы основные бизнес-объекты, которые, как правило, создаются в финансовых Хранилищах данных, но их перечень и структура несколько отличаются. В системе существуют "банки данных", однотипные объекты, которые одновременно играют роль специализированных информационно-поисковых систем и измерений для фактов - счетов, финансовых и количественных показателей, документов. В рамках каждого банка данных можно настроить множество типов объектов и их реквизиты. Это Субъект (Клиент, Контрагент, Конкурент, Сотрудник и т.д.), Организационно-штатная структура (Филиал, Отдел, Должность и т.д.), Бизнес-Операция (Направление деятельности, Продукт, Операция), Финансовый инструмент (Валюта, Ценная бумага и т.д.), Форма документа. Для описания модели финансового учета может быть создано неограниченное количество Планов счетов, показателей, бюджетов.

Уникальной особенностью системы является технология быстрой настройки Хранилища данных, которая позволяет описать его структуру в интерфейсе, без программирования, в терминах предметной области. При этом автоматически генерируются таблицы БД, процедуры манипуляции с данными, индексы для быстрого получения данных, XML-форматы обмена данными, настраиваются пользовательские интерфейсы, отчеты и процедуры загрузки данных. После настройки Хранилища система полностью готова к сбору данных из внешних систем, программирование на встроенном языке требуется только для описания тонких бизнес-правил.

Все настройки хранятся в виде метаданных. Существует инструмент навигации по метаданным Хранилища. Метаданные могут выгружаться в XML-формат и загружаться из XML-формата. Совокупность настроек Хранилища, сделанных для решения конкретной задачи, в терминах системы называется "приложением". Метаданные, описывающие эти настройки, и выгруженные в XML-файл становятся дистрибутивом приложения. Метаданные, описывающие избранные объекты системы, например, определенные типы документов, могут выгружаться для обмена с другими копиями системы, или с другими системами.

Для автоматизации сбора и контроля данных в систему встроены специфические финансовые механизмы. Например, проводка - для пакетного вычисления оборотов и остатков счетов в момент загрузки данных филиалов. Этот механизм выполняет вычисления по правилам двойной записи и нарастающих итогов, реализует специфические для России проводки задним числом, заключительные обороты. Он позволяет повторять бухучет в филиалах и ежедневно сравнивать полученные остатки с остатками в учетных системах для оперативного выявления ошибок и нарушений во всех подразделениях многофилиальной организации. Встроенные алгоритмы агрегации и консолидации данных во времени, по иерархии счетов и показателей, по организационной иерархии позволяют быстро получать отчеты за периоды и консолидированные отчеты.

Как и в системе SAS CFO Vision работа данными Хранилища во встроенных интерфейсах системы выполняется методом углубления (drill-down), что позволяет в процессе анализа спуститься от обобщенных финансовых показателей корпорации до аналитических счетов и проводок любого филиала.

Для выпуска отчетов и анализа данных Контур Корпорация оснащена встроенными специализированными интерфейсами, генераторами отчетов, интегрирована с приложениями MS Office и OLAP-клиентом Контур Стандарт, предоставляет API для других систем класса front-end и OLAP-сервер.

Система имеет объектную оболочку, которая реализована на языке Python. Каждому объекту Хранилища данных соответствует объект библиотеки, а каждому объекту библиотеки - XML-документ для обмена данными, метаданными и удаленного выполнения операций над данными. В сочетании с OLE DB и COM-интерфейсами это позволяет быстро создавать динамические страницы на корпоративном сайте с доступом к Хранилищу данных для поиска информации, выпуска отчетов и анализа.

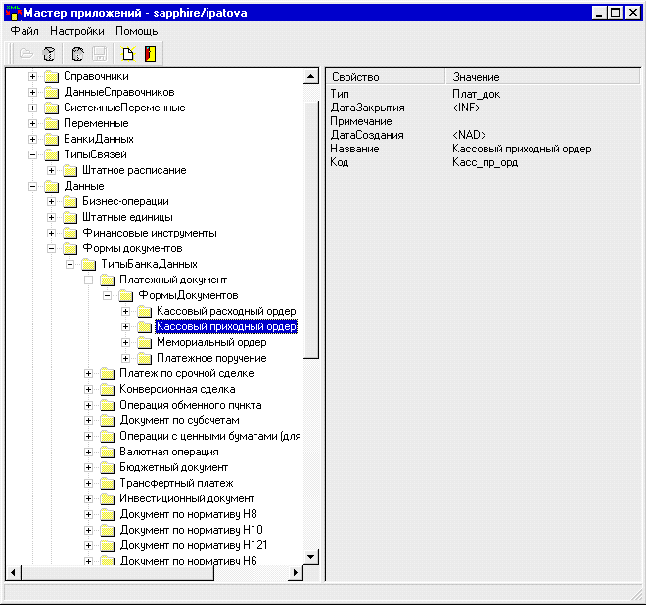

Рис. 4 Работа с метаданными в системе Контур Корпорация

Кроме финансовых данных система позволяет собирать и предоставлять менеджерам и другую информацию, необходимую для управления территориально распределенной многофилиальной организацией: послужные списки сотрудников, данные о клиентах, произвольные документы (договоры, счета-фактуры, платежные документы, организационные документы), курсы валют и котировки акций, сведения о конкурентах и потенциальных клиентах.

Также как и в Sybase Industry Warehouse Studio, для Контур Корпорации поставляются готовые приложения. Сегодня это два приложения для коммерческих банков: "Управление филиалами" и "Бюджет". Учитывая высокую степень готовности этих приложений к эксплуатации в банках, можно говорить о тиражном Хранилище данных. Опыт показывает, что внедрение системы в эксплуатацию со стандартными приложениями занимает от 1 до 6 месяцев в зависимости от количества индивидуальных настроек и доработок приложений.
